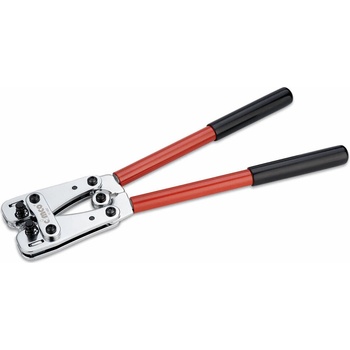

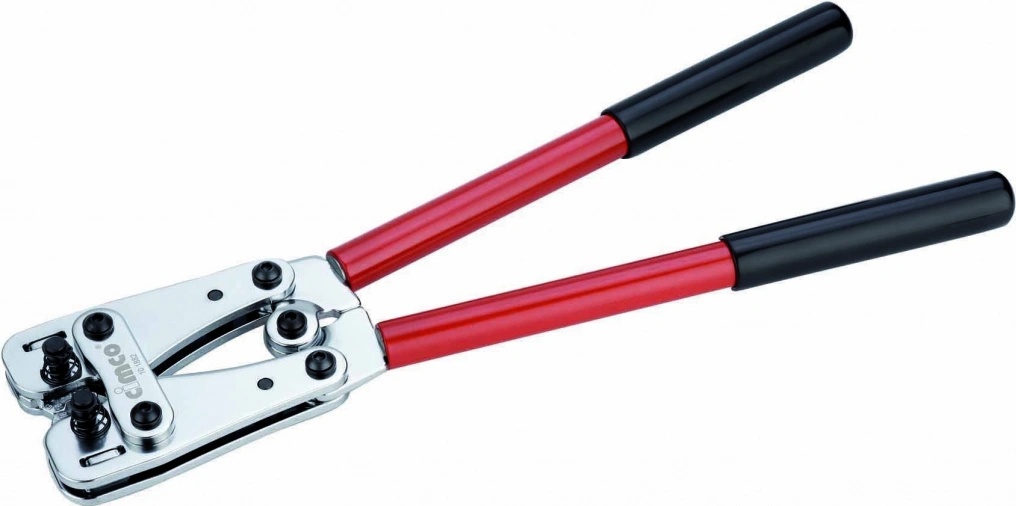

Cimco 101882

• Rýchle zhrnutie: CIMCO 10 1882 sú spoľahlivé pákové kliešte pre každodenné lisovanie silových káblových koncoviek. Ich najväčšou výhodou sú zabudované otočné matrice. Nemusíte nosiť kufrík s výmennými čeľusťami – stačí zatlačiť poistku, otočiť kolieskom na požadovaný prierez (6 až 50 mm2) a môžete lisovať.
• Obsah: → Rýchle parametre → Použitie → Výhody otočných matríc → Technické parametre → FAQ Rýchle parametre

• Rozsah: 6 – 10 – 16 – 25 – 35 – 50 mm2
• Typ profilu: Šesťuholník (Hexagon)
• Konštrukcia: Otočné profilové disky (nevypadnú, nestratíte ich)
• Určenie: Rúrové oká a spojky (Cu) – štandardné
• Dĺžka: 390 mm (kompaktné, zmestia sa do basy)
• Objednávacie číslo: 10 1882

Použitie

Tieto kliešte sú určené pre silnoprúdové inštalácie v kategórii lisovacie kliešte.

Ideálne pre:

• Lisovanie medených ôk na káble CYA (licna) v rozvádzačoch.
• Spájanie vodičov pomocou rúrových spojok.
• Práce v teréne, kde potrebujete rýchlo meniť prierezy bez hľadania výmenných vložiek.

Na čo si dať pozor (Typ oka):

• ✔ Štandardné oká (Normalausführung): Kliešte sú kalibrované pre bežné komerčné rúrové oká (napr. CIMCO séria 180xxx).
• ⚡ DIN 46235: Pre hrubostenné oká podľa normy DIN 46235 (s vyrazenými číslami lisovania) odporúčame použiť kliešte s presným DIN profilom, hoci pre bežné použitie sa často používajú aj tieto (výsledok však nemusí byť normovaný).

Technické parametre Výrobca CIMCO Objednávacie číslo (MPN) 10 1882 Rozsah lisovania 6 – 50 mm2 Tvar lisu Šesťuholník (Hexagon) Systém matríc Otočné disky (integrované) Dĺžka 390 mm Hmotnosť 1300 g Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Môžem s nimi lisovať hliníkové oká? Tento model je primárne určený na medené (Cu) oká. Hliník vyžaduje iný lisovací tlak a špecifický tvar matríc. Na Al oká odporúčame použiť špecializované náradie. Ako nastavím správny prierez? Jednoducho zatlačíte poistný čap na boku čeľuste a otočíte matricu tak, aby požadované číslo (napr. 50) smerovalo k vám. Po uvoľnení čapu sa matrica zafixuje. To isté urobíte na druhej čeľusti. Sú vhodné pre plné vodiče (tuhé)? Áno, rúrové oká sa bežne používajú na lanované (tr. 2) aj jemne lanované (tr. 5) vodiče. Pri plných vodičoch (tr. 1) je lisovanie náročnejšie na silu, ale kliešte to zvládnu (okrem najväčších prierezov, kde môže byť potrebná hydraulika). Majú kliešte račňu? Nie, tento model (10 1882) je bez račne. Spolieha sa na dlhé rukoväte a prevodový mechanizmus pre vyvinutie dostatočnej sily. Výhodou je jednoduchšia konštrukcia a možnosť kliešte kedykoľvek otvoriť. Je lisovanie "šesťhran" lepšie ako "bodové"? Pre silové káble sa uprednostňuje šesťhranné lisovanie, pretože rovnomerne stlačí žilu zo všetkých strán, nepoškodí jednotlivé drôtiky a vytvára homogénny spoj s výbornou vodivosťou.
